ওয়াটারপ্রুফ প্রি-কানেক্টেড ড্রপ কেবল প্যাচ কর্ড হল একটি ফ্যাক্টরি-টার্মিনেটেড ফাইবার অপটিক ক্যাবল অ্যাসেম্বলি যা দ্রুত এবং নির্ভরযোগ্য আউটডোর ফাইবার সংযোগের জন্য তৈরি করা হয়েছে। এটি G.657A1 বেন্ড-অসংবেদনশীল একক-মোড ফাইবার, একটি কমপ্যাক্ট ড্রপ তারের কাঠামো এবং একটি IP68-রেটেড ওয়াটারপ্রুফ সংযোগকারীকে FTTH এবং অন্যান্য বহিরঙ্গন যোগাযোগ নেটওয়ার্কগুলিতে ফাইবার স্থাপনকে সহজ করার জন্য একত্রিত করে।
চীনের Yuanyi দ্বারা তৈরি, এটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে দ্রুত ইনস্টলেশন, স্থিতিশীল অপটিক্যাল কর্মক্ষমতা এবং আর্দ্রতা এবং বাইরের অবস্থার বিরুদ্ধে সুরক্ষা গুরুত্বপূর্ণ।
1，প্লাগ-এন্ড-প্লে-কোন ফিল্ড স্প্লিসিং বা পলিশিং এর প্রয়োজন নেই, উল্লেখযোগ্যভাবে ইনস্টলেশনের সময় এবং খরচ হ্রাস করে
2，IP68 ওয়াটারপ্রুফ সিলিং ডুয়াল-লেয়ার সিলিকন ও-রিং এবং শিখা-প্রতিরোধী পিসি হাউজিং সহ, দীর্ঘমেয়াদী বহিরঙ্গন এক্সপোজারের জন্য উপযুক্ত
3，বেন্ড-অসংবেদনশীল G.657A1 ফাইবার আঁটসাঁট জায়গায়ও স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে
4, ঐচ্ছিক সংযোগকারী কনফিগারেশন: ডুয়াল IP68 জলরোধী প্রান্ত / একক IP68 শেষ + স্ট্যান্ডার্ড SC ইনডোর সংযোগকারী
5, বায়বীয় ইনস্টলেশনের জন্য মেসেঞ্জার তারের সাথে স্ব-সমর্থক নকশা
6，বর্তমানে FTTH লাস্ট-মাইল অ্যাক্সেস, আউটডোর নজরদারি, আউটডোর AP এবং ক্যাম্পাস অপটিক্যাল কমিউনিকেশন-এ আউটডোর ক্যাবলিং দ্রুত সংযোগের জন্য পছন্দের পছন্দ
7，LSZH জ্যাকেট স্ট্যান্ডার্ড, বর্ধিত আউটডোর পরিষেবা জীবনের জন্য UV-প্রতিরোধী কালো PE ঐচ্ছিক (≥20 বছর)
ড্রপ কেবলটি একটি কেন্দ্রীয় একক-মোড অপটিক্যাল ফাইবারের চারপাশে নির্মিত এবং সমান্তরাল শক্তি সদস্যদের দ্বারা শক্তিশালী করা হয়। একটি সমন্বিত ইস্পাত মেসেঞ্জার তার স্ব-সমর্থক বায়বীয় ইনস্টলেশনের জন্য অতিরিক্ত যান্ত্রিক সহায়তা প্রদান করে।
· অপটিক্যাল ফাইবার: G.657A1 বাঁক-সংবেদনশীল একক-মোড ফাইবার
· শক্তি সদস্য: দুটি সমান্তরাল FRP রড, Ø0.5 মিমি
· মেসেঞ্জার তার: 1.0 মিমি ফসফেটেড ইস্পাত তার
· বাহ্যিক আবরণ: LSZH মান / UV-প্রতিরোধী কালো PE ঐচ্ছিক
· কেবল কনফিগারেশন: ফ্ল্যাট বো-টাইপ ড্রপ ক্যাবল
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তারের ধরন |
ফ্ল্যাট বো-টাইপ ড্রপ ক্যাবল |
|
স্ট্যান্ডার্ড মাত্রা |
(2.0 × 3.0) ±0.1 মিমি, মেসেঞ্জার 5.0±0.2 মিমি সহ |
|
শক্তি সদস্যদের |
দ্বৈত সমান্তরাল FRP রড (φ0.5mm) |
|
মেসেঞ্জার ওয়্যার |
1.0 মিমি ফসফেটেড ইস্পাত তার |
|
বাইরের খাপ উপাদান |
LSZH (স্ট্যান্ডার্ড) / কালো UV-প্রতিরোধী PE (ঐচ্ছিক) |
|
ইনস্টলেশন পদ্ধতি |
বায়বীয়, প্রাচীর-মাউন্ট করা, নালী, অগভীর সরাসরি সমাধি |
|
প্যারামিটার |
মান |
|
ফাইবার টাইপ |
G.657A1 বেন্ড-অসংবেদনশীল একক-মোড ফাইবার |
|
কোর কাউন্ট |
1 কোর |
|
মোড ক্ষেত্র ব্যাস |
9μm / 125μm |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
1310nm/1490nm/1550nm |
|
মনোযোগ @1310nm |
≤ 0.4 dB/কিমি (স্ট্যান্ডার্ড) / ≤ 0.36 dB/কিমি (প্রিমিয়াম) |
|
মনোযোগ @1550nm |
≤ 0.3 dB/কিমি (স্ট্যান্ডার্ড) / ≤ 0.22 dB/কিমি (প্রিমিয়াম) |
|
ম্যাক্রো-বেন্ড লস @1550nm, φ30mm×10 মোড় |
≤ 0.25 dB |
|
ম্যাক্রো-বেন্ড লস @1625nm, φ30mm×10 মোড় |
≤ 1.00 dB |
|
ম্যাক্রো-বেন্ড লস @1550nm, φ20mm×1 টার্ন |
≤ 0.75 dB |
|
ম্যাক্রো-বেন্ড লস @1625nm, φ20mm×1 টার্ন |
≤ 1.50 dB |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
শেষ মুখের ধরন |
APC / UPC (নির্বাচনযোগ্য) |
|
একক শেষ সন্নিবেশ ক্ষতি |
≤ 0.3 dB |
|
রিটার্ন লস (এপিসি) |
≥ 55 ডিবি |
|
রিটার্ন লস (UPC) |
≥ 50 ডিবি |
|
মিলনের স্থায়িত্ব |
≥ 1000 চক্র, ক্ষতির পার্থক্য ≤ 0.2 dB |
|
প্রবেশ সুরক্ষা রেটিং |
IP68 (দীর্ঘক্ষণ নিমজ্জনের অধীনে জলরোধী) |
|
হাউজিং উপাদান |
শিখা-প্রতিরোধী পিসি + ডুয়াল-লেয়ার লাল সিলিকন ও-রিং |
|
স্ট্রেন রিলিফ |
ঢেউতোলা বুট তারের রুট ভাঙ্গন প্রতিরোধ |
উপলব্ধ প্রকার: SC-APC/SC-UPC
জলরোধী সিলিং নেই - শুধুমাত্র অন্দর শুষ্ক পরিবেশের জন্য (ক্যাবিনেট, স্প্লিটার, ওএনইউ)। বহিরঙ্গন এক্সপোজার জন্য না.
|
প্যারামিটার |
স্পেসিফিকেশন |
|
স্বল্পমেয়াদী টেনসাইল লোড |
≥ 600 N ~ 800 N |
|
দীর্ঘমেয়াদী কাজের উত্তেজনা |
≥ 200 N ~ 300 N |
|
স্বল্প-মেয়াদী ক্রাশ প্রতিরোধ (N/100mm) |
≥ 2200 N |
|
দীর্ঘমেয়াদী ক্রাশ প্রতিরোধ (N/100 মিমি) |
≥ 1000 N |
|
স্ট্যাটিক নমন ব্যাসার্ধ |
≥ 30 মিমি |
|
গতিশীল নমন ব্যাসার্ধ |
≥ 60 মিমি |
|
পরিবহন / স্টোরেজ তাপমাত্রা |
-40℃ ~ +60℃ |
|
ইনস্টলেশন তাপমাত্রা |
-10℃ ~ +50℃ |
|
অপারেটিং তাপমাত্রা |
-40℃ ~ +70℃ |
|
আউটডোর ইউভি সার্ভিস লাইফ |
≥ 20 বছর |
|
তাপমাত্রা সাইক্লিং পরীক্ষা |
-40℃ থেকে 70℃ পর্যন্ত 100 চক্র, ক্ষতির ওঠানামা ≤ 0.2dB |
|
স্যাঁতসেঁতে তাপ বার্ধক্য পরীক্ষা |
500 ঘন্টা @ 85℃ / 85%RH, কোন সিল ফুটো বা বার্ধক্য নেই |
|
অপশন |
কনফিগারেশন |
প্রস্তাবিত আবেদন |
|
টাইপ A |

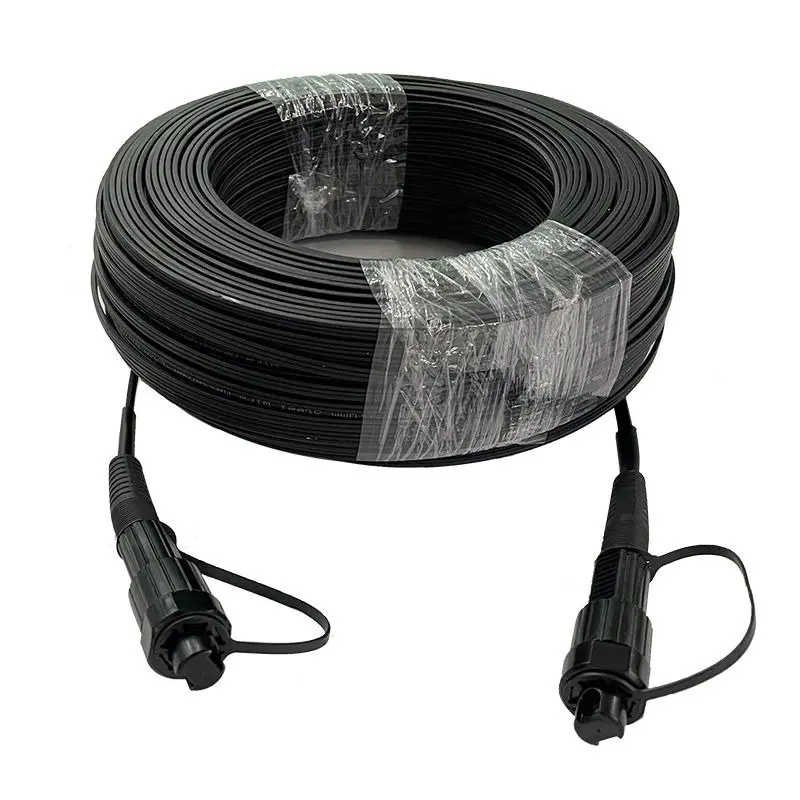

ডুয়াল IP68 ওয়াটারপ্রুফ শেষ |
সম্পূর্ণ বহিরঙ্গন এক্সপোজার, ভূগর্ভস্থ নালী, জলাবদ্ধ গর্ত, মাল্টি-সেকশন ক্যাসকেডিং এক্সটেনশন |
|
টাইপ বি |

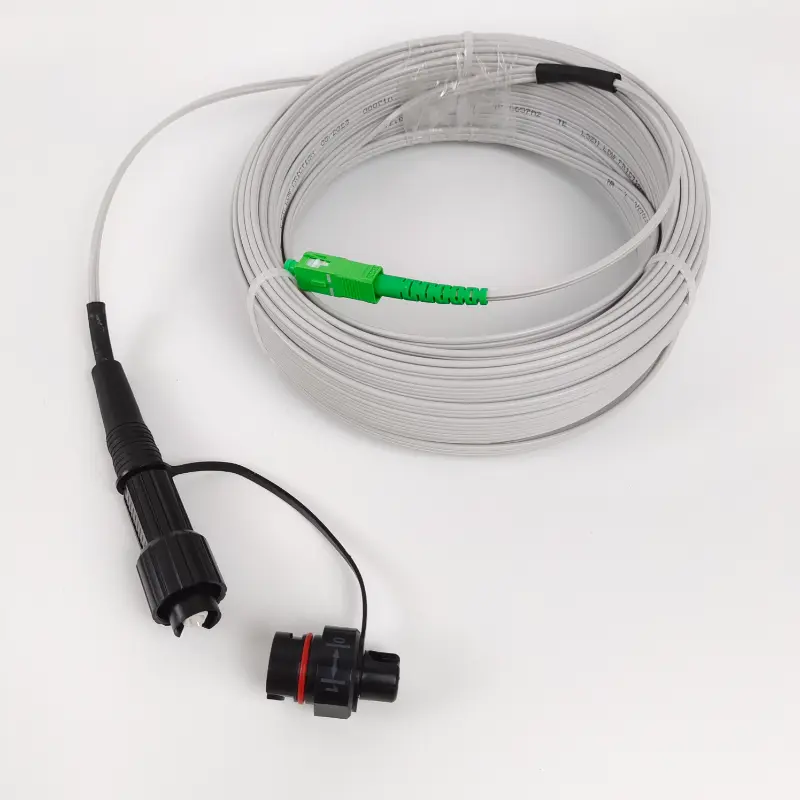

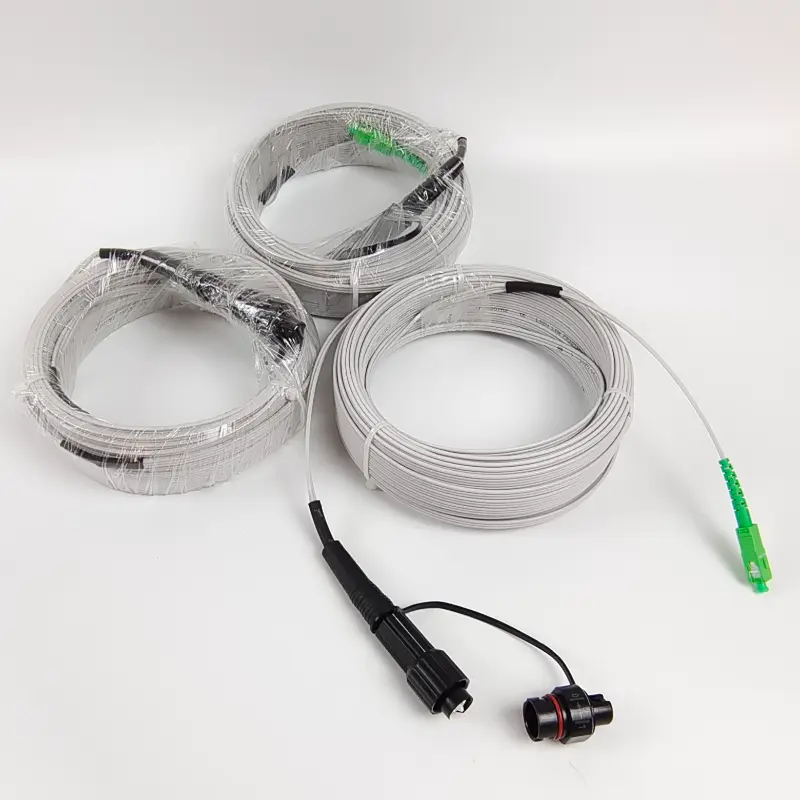

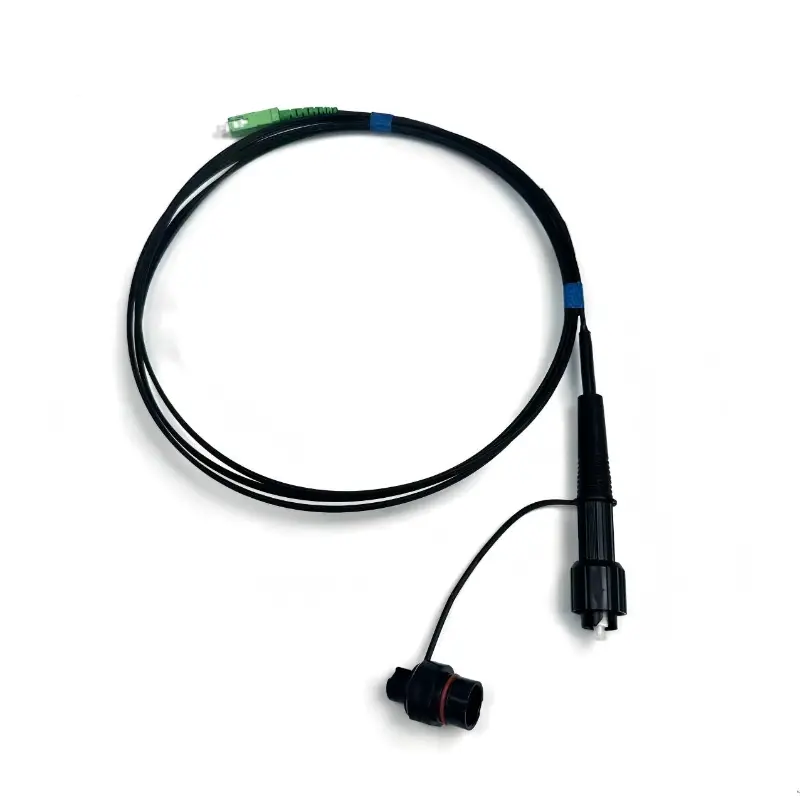

একক IP68 জলরোধী শেষ + SC ইনডোর সংযোগকারী |
FTTH অ্যাক্সেস - আউটডোর এন্ড ওয়াটারপ্রুফ, ইনডোর এন্ড শুষ্ক সরঞ্জামের সাথে সংযুক্ত (মূলধারার সমাধান) |
ফ্যাক্টরি প্রি-টার্মিনেটেড – কোন ফিউশন স্প্লাইসার বা অন-সাইট পলিশিং এর প্রয়োজন নেই
পুরুষ/মহিলা ডিজাইন একাধিক বিভাগের মাধ্যমে দীর্ঘ দূরত্বে সহজে এক্সটেনশনের অনুমতি দেয়
অভ্যন্তরীণ সংযোগকারী প্রান্তটি অবশ্যই বৃষ্টি বা আর্দ্রতার সংস্পর্শে আসবে না
জলরোধী অখণ্ডতা বজায় রাখতে IP68 সংযোগকারী থ্রেডগুলির যথাযথ আঁটসাঁট করা নিশ্চিত করুন
IP68 ওয়াটারপ্রুফ প্রি-কানেক্টেড ড্রপ কেবল প্যাচ কর্ডটি বহিরঙ্গন ফাইবার অ্যাক্সেস এবং স্বল্প-দূরত্বের ফাইবার ইন্টারকানেকশন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে দ্রুত ইনস্টলেশন এবং পরিবেশগত সুরক্ষা প্রয়োজন৷
ক্ষেত্র সমাপ্তির প্রয়োজনীয়তা হ্রাস করার সময় গ্রাহক-সাইড সরঞ্জামগুলির সাথে আউটডোর ফাইবার বিতরণ পয়েন্টগুলিকে সংযুক্ত করতে ব্যবহৃত হয়।
উন্মুক্ত বহিরঙ্গন অবস্থানগুলিতে ইনস্টল করা আইপি ক্যামেরা এবং অন্যান্য ফাইবার-সংযুক্ত নজরদারি সরঞ্জামগুলির জন্য উপযুক্ত।
বহিরঙ্গন ওয়্যারলেস অ্যাক্সেস পয়েন্ট এবং যোগাযোগ সরঞ্জাম যেখানে ওয়াটারপ্রুফিং প্রয়োজন সেখানে ফাইবার সংযোগের জন্য ব্যবহার করা যেতে পারে।
ক্যাম্পাস, শিল্প সুবিধা, পরিবহন সাইট এবং অন্যান্য বিতরণকৃত যোগাযোগ পরিবেশে বহিরঙ্গন অপটিক্যাল লিঙ্কগুলির জন্য প্রযোজ্য।
IP68 সংযোগকারী কনফিগারেশন এমন পরিবেশের জন্য উপযুক্ত যেখানে সংযোগকারীগুলি বৃষ্টির জল, ঘনীভূতকরণ বা অস্থায়ী নিমজ্জনের সংস্পর্শে আসতে পারে।
একটি নেতৃস্থানীয় চীন জলরোধী প্রাক-সংযুক্ত ড্রপ কেবল প্যাচ কর্ড কারখানা হিসাবে, নিংবো ইউয়ানি ব্যাপক কাস্টমাইজেশন বিকল্পগুলি অফার করে:
সংযোগকারী পোলিশ: বিভিন্ন নেটওয়ার্কের প্রয়োজনীয়তা অনুসারে SC/UPC বা SC/APC
তারের দৈর্ঘ্য: 1m থেকে 200m+ পর্যন্ত যেকোনো কাস্টম দৈর্ঘ্য
জ্যাকেটের উপাদান: LSZH স্ট্যান্ডার্ড, চরম বহিরঙ্গন এক্সপোজারের জন্য UV-প্রতিরোধী কালো PE
ফাইবার আপগ্রেড: G.657A1 বেন্ড-অসংবেদনশীল ফাইবার স্ট্যান্ডার্ড, অনুরোধে উপলব্ধ অন্যান্য ফাইবার প্রকার
OEM ব্র্যান্ডিং: গ্রাহকের লোগো, প্রকল্পের বারকোড এবং ব্যাচ ট্রেস কোড সহ কাস্টম প্রিন্টিং

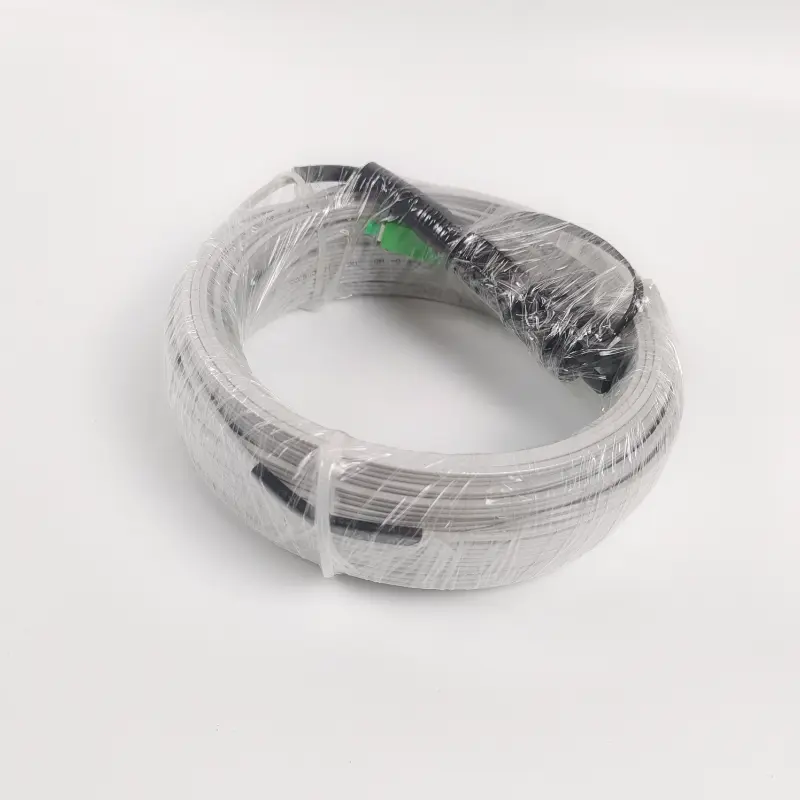

প্যাকেজিং: নিরপেক্ষ সাদা-লেবেল প্যাকেজিং বা কাস্টম ব্র্যান্ডেড প্যাকেজিং সমর্থিত
Yuanyi যোগাযোগ নেটওয়ার্ক অ্যাপ্লিকেশনের জন্য ফাইবার অপটিক প্যাসিভ উপাদান এবং প্রি-টার্মিনেটেড ফাইবার অপটিক অ্যাসেম্বলিতে বিশেষজ্ঞ।
ওয়াটারপ্রুফ প্রি-কানেক্টেড ড্রপ ক্যাবল প্যাচ কর্ডের জন্য, ম্যানুফ্যাকচারিং এবং কোয়ালিটি কন্ট্রোল কানেক্টর অ্যাসেম্বলি, ইনজেকশন মোল্ডিং, ফাইবার টার্মিনেশন, পলিশিং এবং অপটিক্যাল পারফরম্যান্স টেস্টিং সহ সম্পূর্ণ সমাবেশ প্রক্রিয়াকে কভার করতে পারে।
কোম্পানিটি স্ট্যান্ডার্ড উৎপাদনের পাশাপাশি পরিবেশক, সিস্টেম ইন্টিগ্রেটর, টেলিকম ঠিকাদার এবং নেটওয়ার্ক অবকাঠামো প্রকল্পের জন্য OEM এবং প্রকল্প-ভিত্তিক কাস্টমাইজেশন সমর্থন করে।
প্রোডাক্ট ডকুমেন্টেশন, যোগ্যতার তথ্য, এবং প্রযোজ্য পরীক্ষার রিপোর্ট প্রকল্প এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে।
