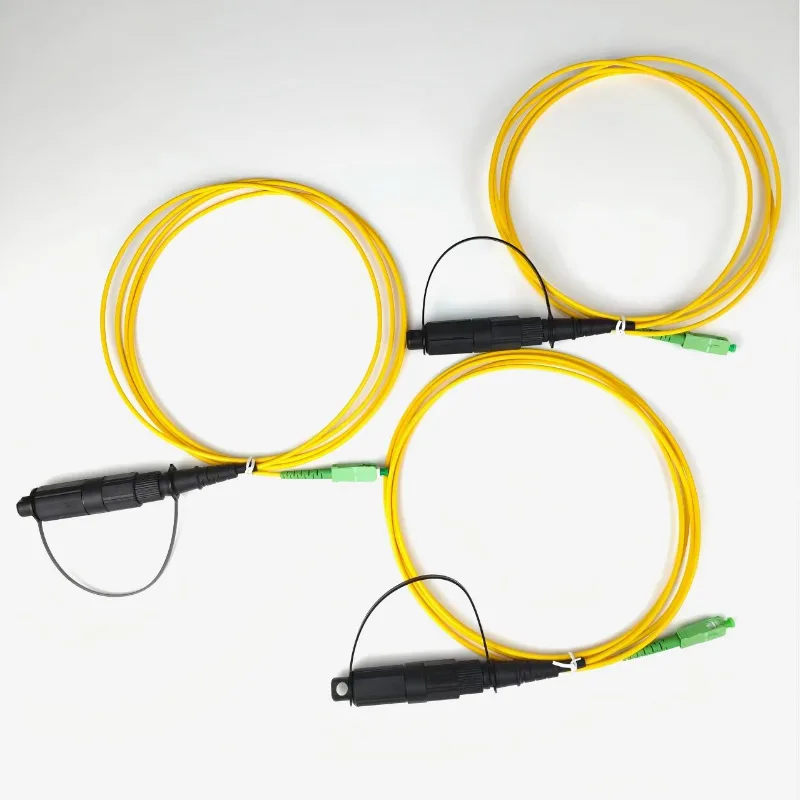

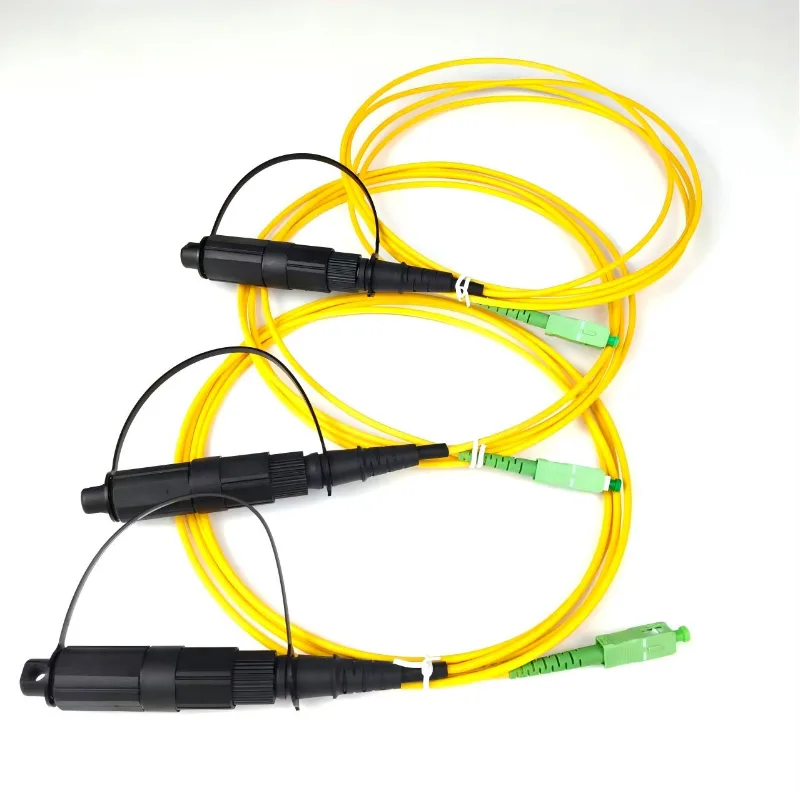

IP68 জলরোধী প্যাচ কর্ড

Ningbo Yuanyi, চীনের একটি পেশাদার ফাইবার অপটিক উপাদান প্রস্তুতকারক এবং সরবরাহকারী দ্বারা নির্মিত, IP68 ওয়াটারপ্রুফ প্যাচ কর্ড নিয়ন্ত্রিত সংযোগকারী সমাবেশ, ফাইবার পলিশিং, পরিদর্শন এবং অপটিক্যাল টেস্টিং প্রক্রিয়ার মাধ্যমে উত্পাদিত হয়। সামঞ্জস্যপূর্ণ সংযোগকারী এবং অপটিক্যাল কর্মক্ষমতা বজায় রাখার জন্য চালানের আগে প্রতিটি সমাপ্ত কর্ড পৃথকভাবে পরীক্ষা করা হয়।

একটি IP68 জলরোধী প্যাচ কর্ড কি?

IP68 ওয়াটারপ্রুফ প্যাচ কর্ড হল একটি প্রি-টার্মিনেটেড আউটডোর ফাইবার অপটিক অ্যাসেম্বলি যা FTTH নেটওয়ার্ক, আউটডোর ডিস্ট্রিবিউশন পয়েন্ট, অ্যাক্সেস নেটওয়ার্ক এবং অন্যান্য ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে যেখানে উন্মুক্ত পরিবেশে নির্ভরযোগ্য ফাইবার সংযোগ প্রয়োজন।

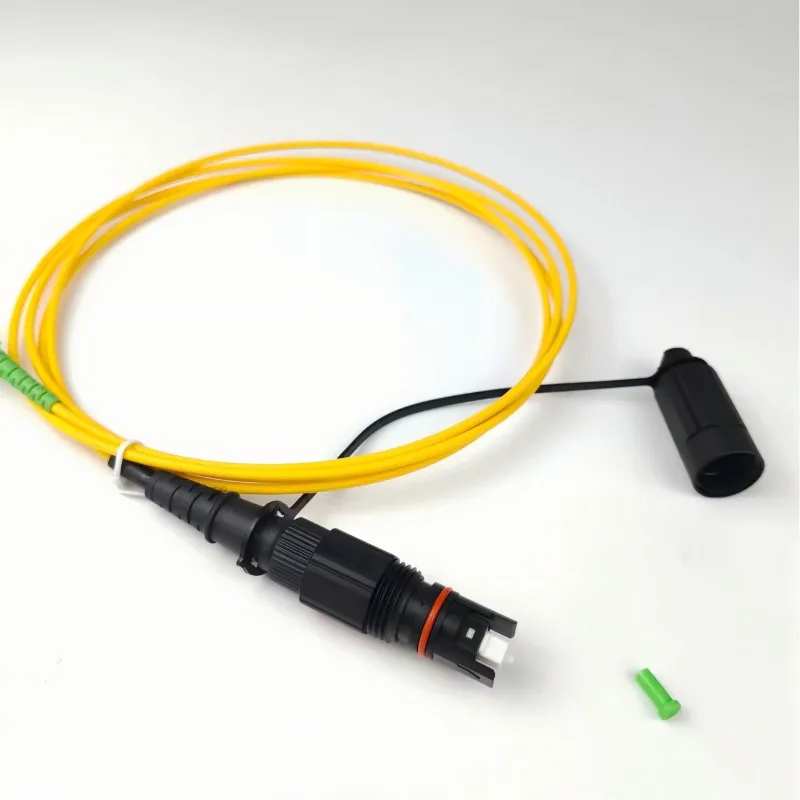

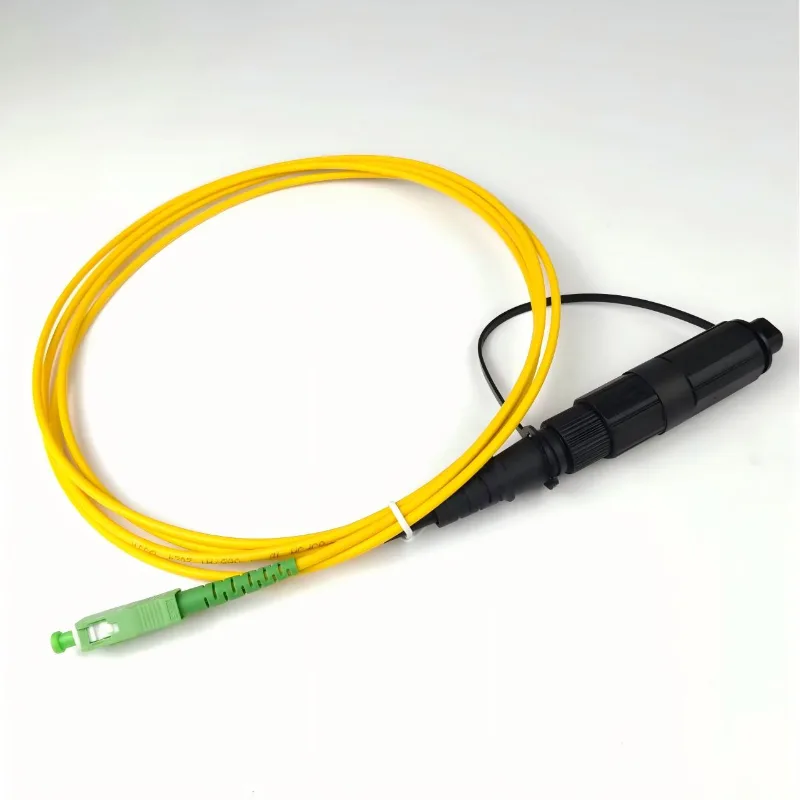

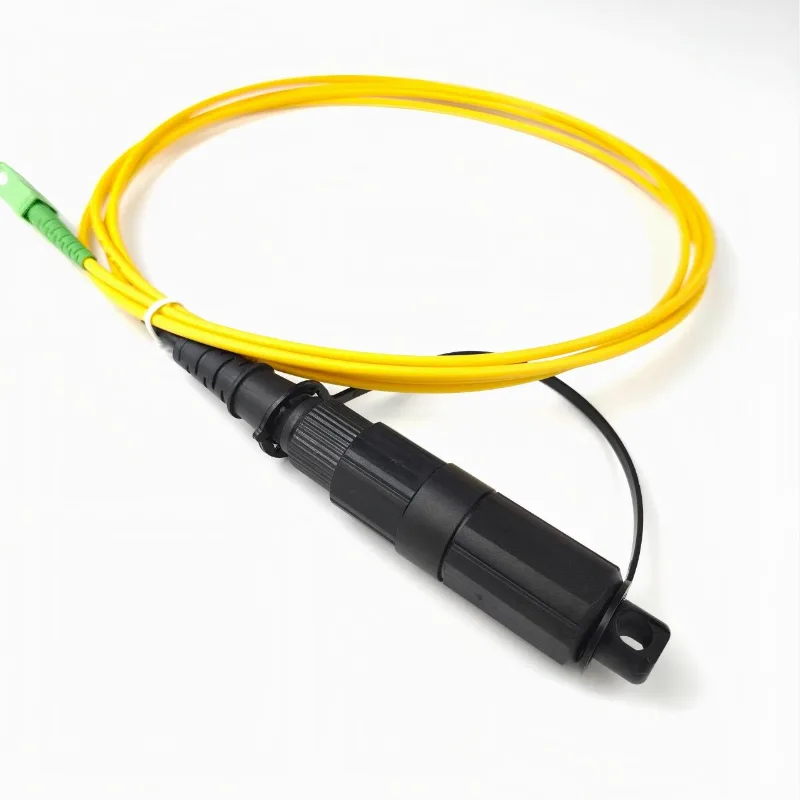

এই সমাবেশটি একটি IP68-রেটেড IPSC পুরুষ জলরোধী সংযোগকারীকে একটি আদর্শ SC/APC সংযোগকারীর সাথে সংযুক্ত করে। বহিরঙ্গন সংযোগকারীটি ব্যবহার না করার সময় সংযোগকে ধুলো এবং আর্দ্রতা থেকে রক্ষা করার জন্য একটি টিথারড ডাস্ট ক্যাপ দিয়ে সজ্জিত। স্ট্যান্ডার্ড ফাইবার কনফিগারেশন OS2 একক-মোড ফাইবার ব্যবহার করে, যখন G.657.A1 বেন্ড-অসংবেদনশীল ফাইবার শক্ত রাউটিং প্রয়োজনীয়তা সহ ইনস্টলেশনের জন্য উপলব্ধ।

স্ট্রাকচার মেটেরিয়াল স্পেসিফিকেশন

1. সংযোগকারী পরামিতি

2. ফাইবার কেবল স্পেসিফিকেশন

ফাইবার কোর: OS2 একক মোড ফাইবার, 9/125μm, G.652D-এর সাথে সঙ্গতিপূর্ণ; G.657.A1 বাঁক-সংবেদনশীল ফাইবার সংকীর্ণ নালী রাউটিং এর জন্য ঐচ্ছিক

বাইরের জ্যাকেট: LSZH কম ধোঁয়া শূন্য-হ্যালোজেন উপাদান; স্ট্যান্ডার্ড হিসাবে হলুদ জ্যাকেট, অনুরোধে কালো পিই আউটডোর জ্যাকেট উপলব্ধ

তারের ওডি: স্ট্যান্ডার্ড 3.0 মিমি সিমপ্লেক্স প্যাচ কর্ড / 5.0 মিমি বৃত্তাকার আউটডোর কেবল / ড্রপ কেবল সামঞ্জস্যপূর্ণ; কাস্টম বাইরের ব্যাস বিশেষ প্রকল্পের জন্য উপলব্ধ

স্ট্যান্ডার্ড স্টক দৈর্ঘ্য: 1m, 2m, 3m, 5m, 10m; কারখানা কাস্টম উত্পাদন দ্বারা সমর্থিত কোনো অ-মান দৈর্ঘ্য

অপটিক্যাল পারফরম্যান্স (পরীক্ষার শর্ত: 23℃ পরিবেষ্টিত তাপমাত্রা)

মূল বৈশিষ্ট্য

· আইপি68 ওয়াটারপ্রুফ আউটডোর সংযোগকারী বহিরের পরিবেশের চাহিদার জন্য

· দ্রুত ফিল্ড ইনস্টলেশন এবং সংযোগের জন্য পূর্ব-সমাপ্ত নকশা

· স্ট্যান্ডার্ড ফাইবার ইন্টারফেস সামঞ্জস্যের জন্য SC/APC সংযোগকারী

· OS2 9/125 μm একক-মোড ফাইবার মান হিসাবে

· G.657.A1 ফাইবার বিকল্প আঁটসাঁট রাউটিং এবং উচ্চ-ঘনত্বের ইনস্টলেশনের জন্য

· সন্নিবেশ ক্ষতি ≤0.30 dB

· APC রিটার্ন লস ≥60 dB

· অপারেটিং তাপমাত্রা: -40°C থেকে +75°C

· 3.0 মিমি সিমপ্লেক্স প্যাচ কেবল, 5.0 মিমি বৃত্তাকার আউটডোর তার এবং ফাইবার ড্রপ তারের সাথে সামঞ্জস্যপূর্ণ

· কাস্টম তারের দৈর্ঘ্য, ফাইবারের ধরন, জ্যাকেট, সংযোগকারী কনফিগারেশন এবং OEM চিহ্নিতকরণ উপলব্ধ

সমাপ্ত অ্যাসেম্বলির জন্য 100% অপটিক্যাল টেস্টিং

সাধারণ অ্যাপ্লিকেশন

IP68 জলরোধী প্যাচ কর্ড এর জন্য উপযুক্ত:

· FTTH অ্যাক্সেস নেটওয়ার্ক

· আউটডোর ফাইবার ডিস্ট্রিবিউশন বক্স

· ফাইবার অ্যাক্সেস টার্মিনাল

বেস স্টেশন এবং টেলিকম অবকাঠামো

· বাইরের যোগাযোগ ক্যাবিনেট

· এরিয়াল এবং রাস্তার ধারে ফাইবার স্থাপন

· ফাইবার সংযোগগুলি বৃষ্টি, ধুলো এবং তাপমাত্রার পরিবর্তনের সংস্পর্শে আসে

· প্রি-টার্মিনেটেড আউটডোর ফাইবার স্থাপন

যান্ত্রিক এবং পরিবেশগত নির্ভরযোগ্যতা

1 যান্ত্রিক কর্মক্ষমতা

প্রসার্য শক্তি: স্ট্যাটিক অক্ষীয় টান ≥100N; অপটিক্যাল লস বৃদ্ধি ＜0.1dB লোড অপসারণের পরে, আউটডোর টেনে নির্মাণের জন্য উপযুক্ত

নমন প্রতিরোধ: 1000 গতিশীল নমন চক্র 10mm ব্যাসার্ধে ক্ষতির ওঠানামা ＜0.1dB; ন্যূনতম ইনস্টলেশন নমন ব্যাসার্ধ ≥10 × তারের ওডি; দীর্ঘমেয়াদী স্ট্যাটিক নমন ব্যাসার্ধ ≥15 × তারের OD

সঙ্গম চক্র জীবন: IPSC জলরোধী সংযোগকারীর জন্য ≥500 সঙ্গম চক্র; অপটিক্যাল পারফরম্যান্সের অবনতি ছাড়াই SC/APC সংযোগকারীর জন্য ≥1000 চক্র

পাশ্বর্ীয় ক্রাশ প্রতিরোধ: 1000N/100mm পার্শ্বীয় চাপ সহ্য করুন, জ্যাকেট ফাটল বা ভিতরে ফাইবার ভাঙা হবে না

2 পরিবেশগত অভিযোজনযোগ্যতা (ফিট গ্লোবাল ক্লাইমেট জোন)

অপারেটিং তাপমাত্রা: -40℃ ~ +75℃, ঠান্ডা উত্তর ইউরোপ এবং উচ্চ-তাপমাত্রা গ্রীষ্মমন্ডলীয় বহিরঙ্গন স্থাপনার জন্য উপযুক্ত

স্টোরেজ তাপমাত্রা: -50 ℃ ~ +85 ℃, সিল করা পাত্রে দূর-দূরত্বের সমুদ্র পরিবহনের সময় কোন উপাদান বার্ধক্য নয়

স্যাঁতসেঁতে তাপ বার্ধক্য: 1000h সঞ্চয়স্থান 85℃ এবং 85%RH-এর নিচে, সিল করা আবাসনের ভিতরে কোন জলের ফুটো নেই, ক্ষতি বৃদ্ধি ≤0.2dB

UV প্রতিরোধ: হাউজিং ক্র্যাকিং বা সিলিং রিং স্থিতিস্থাপকতা ব্যর্থতা ছাড়া 2000h UV এক্সপোজার পরীক্ষা, খোলা আকাশে ইনস্টলেশনের জন্য দীর্ঘ পরিষেবা জীবনের গ্যারান্টি

পণ্য কনফিগারেশন এবং কাস্টমাইজেশন

5.1 মডেল কোডিং নিয়ম (বৈশ্বিক গ্রাহকদের অর্ডার দেওয়ার জন্য সহজ)

মডেলের উদাহরণ: YY-IPSC-OS2-APCAPC-2M ব্যাখ্যা: YY = Ningbo Yuanyi ফ্যাক্টরি, IPSC = জলরোধী সংযোগকারী প্রকার, OS2 = একক মোড ফাইবার, APCAPC = উভয় প্রান্তের APC পোলিশ, 2M = তারের দৈর্ঘ্য 2 মিটার

5.2 কারখানা কাস্টমাইজেশন বিকল্প

এন্ডফেস পরিবর্তন: বিভিন্ন রিটার্ন ক্ষতির প্রয়োজনীয়তা পূরণ করতে পিগটেল এন্ডের জন্য SC/UPC নীল সংযোগকারী উপলব্ধ

তারের ধরন আপগ্রেড: 3.0 মিমি প্যাচ কর্ড, 5.0 মিমি বৃত্তাকার আউটডোর কেবল, বা ড্রপ কেবলের সাথে সামঞ্জস্যপূর্ণ – স্থাপনার প্রয়োজন অনুসারে চয়ন করুন

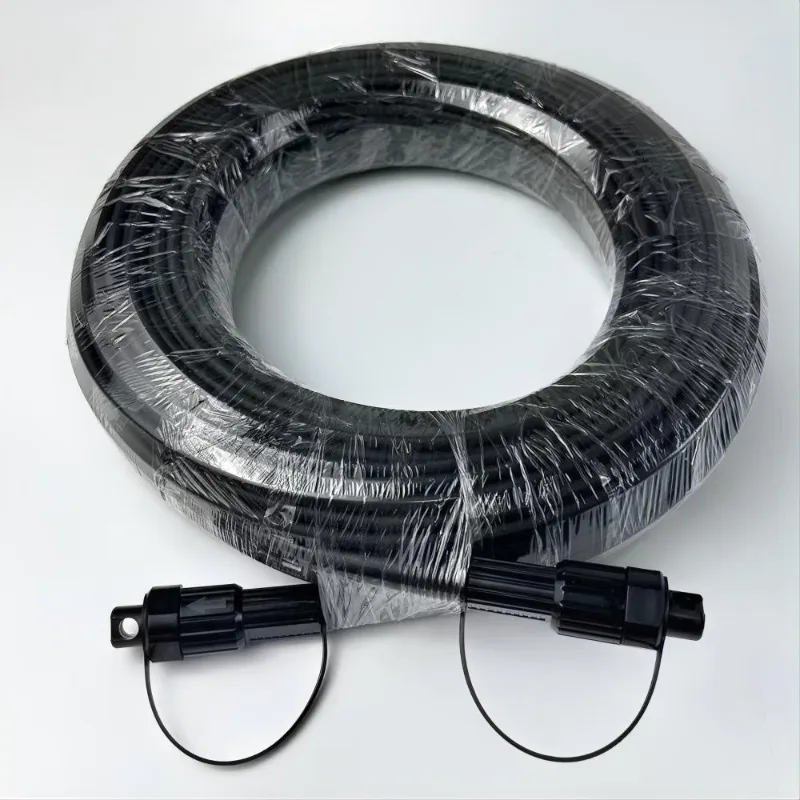

জ্যাকেট আপগ্রেড: রোডেন্ট-প্রতিরোধী পরিবর্তিত জ্যাকেট, সরাসরি কবর ও বায়বীয় কঠোর পরিবেশের জন্য আবহাওয়া-প্রমাণ কালো পিই জ্যাকেট

বিশেষ ফাইবার আপগ্রেড: G.657.A1 আল্ট্রা-বেন্ড-অসংবেদনশীল ফাইবার সরু পাইপ এবং ঘন তারের দৃশ্যের জন্য

OEM ব্র্যান্ডিং: গ্রাহকের লোগো, প্রকল্প সম্পদের বারকোড এবং ব্যাচ ট্রেস কোড সহ কাস্টম প্রিন্টিং; নিরপেক্ষ সাদা-লেবেল প্যাকেজিং সমর্থিত

5.3 ইনস্টলেশন নির্দেশিকা

সংযোগের আগে

মিলনের আগে উপযুক্ত লিন্ট-মুক্ত অপটিক্যাল ক্লিনিং ওয়াইপ দিয়ে সিরামিক ফেরুল পরিষ্কার করুন। প্রান্তভাগে ধুলো বা দূষণ সন্নিবেশের ক্ষতি বাড়াতে পারে এবং সংযোগের নির্ভরযোগ্যতা হ্রাস করতে পারে।

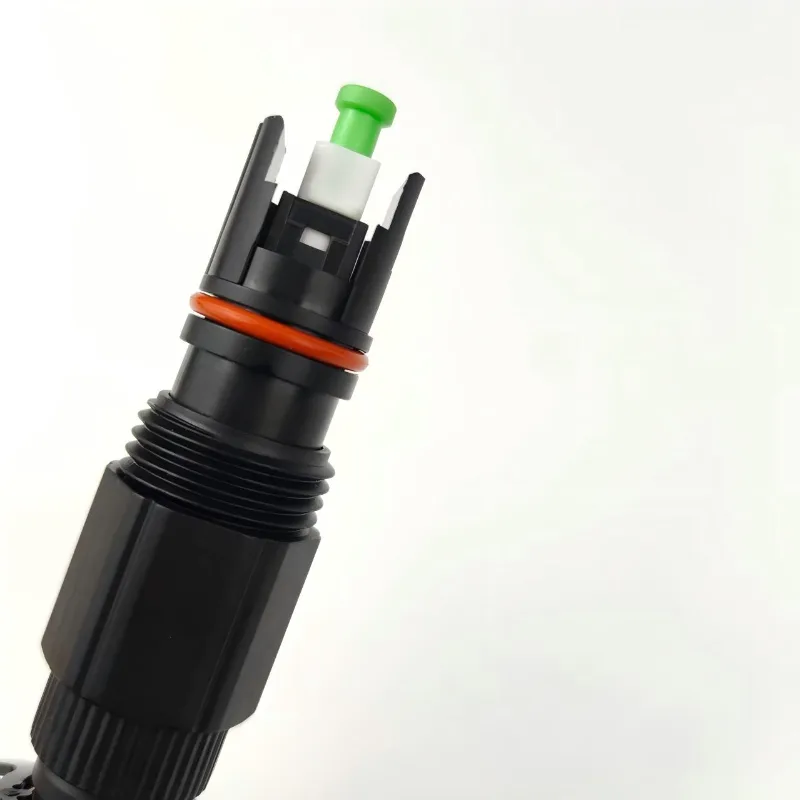

জলরোধী সংযোগকারী সংযোগ

নিশ্চিত করুন যে সিল করার জায়গাটি পরিষ্কার এবং সঠিকভাবে বসে আছে। সিলিং কাঠামো সঠিকভাবে নিযুক্ত আছে তা নিশ্চিত করতে সংযোগকারীর নকশা অনুযায়ী IPSC সংযোগকারীকে সম্পূর্ণরূপে আঁটসাঁট করুন।

তারের রাউটিং

তীক্ষ্ণ বাঁক, অত্যধিক টানা বল এবং সংযোগকারী বডিতে সরাসরি লোডিং এড়িয়ে চলুন। ইনস্টলেশনের সময়, সংযোগকারীটিকে একটি টান পয়েন্ট হিসাবে ব্যবহার করার পরিবর্তে তারের যেখানে উপযুক্ত সেখানে টানা বল প্রয়োগ করুন।

অব্যবহৃত সংযোগ

সংযোগকারী ব্যবহার না হলে টিথারড ডাস্ট ক্যাপ এবং সংযোগকারী ডাস্ট প্লাগ সঠিকভাবে ইনস্টল করুন। এটি অপটিক্যাল ইন্টারফেসকে ধুলো, আর্দ্রতা এবং অন্যান্য দূষক থেকে রক্ষা করতে সাহায্য করে।

প্যাকেজিং এবং রপ্তানি

IP68 ওয়াটারপ্রুফ প্যাচ কর্ডগুলি তারের দৈর্ঘ্য, সংযোগকারী কনফিগারেশন এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী প্যাকেজ করা হয়।

অভ্যন্তরীণ প্যাকেজিং

প্রতিটি ফাইবার প্যাচ কর্ড পৃথকভাবে একটি প্রতিরক্ষামূলক PE ব্যাগ বা কাস্টমাইজড প্যাকেজে প্যাক করা যেতে পারে যাতে পরিচালনার সময় দূষণ এবং ক্ষতি কম হয়।

বাইরের প্যাকেজিং

রপ্তানি কার্টনগুলি গার্হস্থ্য পরিবহন, সমুদ্রের মালবাহী, এয়ার ফ্রেইট এবং অন্যান্য লজিস্টিক প্রক্রিয়াগুলির সময় সমাবেশগুলিকে রক্ষা করার জন্য উপযুক্ত ঢেউতোলা প্যাকেজিং উপকরণ ব্যবহার করে।

ডকুমেন্টেশন

পরিদর্শন রেকর্ড, প্যাকিং তালিকা এবং অন্যান্য রপ্তানি নথি অর্ডার এবং গন্তব্য প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে।

কেন Ningbo Yuanyi চয়ন করুন

Ningbo Yuanyi টেলিকম এবং FTTH অ্যাপ্লিকেশনের জন্য ফাইবার অপটিক প্যাসিভ উপাদান এবং প্রি-টার্মিনেটেড ফাইবার অ্যাসেম্বলিতে বিশেষজ্ঞ।

চীন থেকে আইপি68 ওয়াটারপ্রুফ ফাইবার অপটিক প্যাচ কর্ড সোর্সিং ক্রেতাদের জন্য, কোম্পানি প্রদান করে:

· অভ্যন্তরীণ উত্পাদন এবং সমাবেশ

· নিয়ন্ত্রিত সংযোগকারী এবং পলিশিং প্রক্রিয়া

· 100% সমাপ্ত অ্যাসেম্বলির অপটিক্যাল টেস্টিং

· স্ট্যান্ডার্ড এবং কাস্টমাইজ করা তারের কনফিগারেশন

· OEM এবং ব্যক্তিগত-লেবেল সমর্থন

· নমনীয় তারের দৈর্ঘ্য এবং প্যাকেজিং

· বাল্ক এবং প্রকল্প-ভিত্তিক অর্ডারগুলির জন্য সমর্থন
